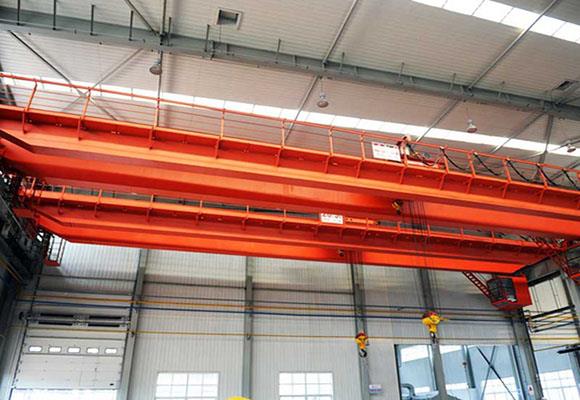

Explosion Proof Bridge Crane

Kirjeldus

Kahekordne plahvatuskindel käru kraana vastavad standarditele, mis on sätestatud GB3836.2-2000 plahvatusohutu elektriseadmetega, mis töötavad lõhkegaasikeskkonnas. 2. osa: leekkindel kraana. Kraana on saanud plahvatuskindla sertifikaadi pärast seda, kui valitsuse määratud üksused on katsetanud plahvatuskindlaid tooteid. Plahvatuskindlad märgid on vastavalt ExdⅡCT4.

See toode sobib piirkondades, kus plahvatus, edastus ei ületa ⅡB või ⅡC ning põleva gaasi või plahvatusohtliku auru ja gaasi süttimistemperatuuride rühm ei ole madalam kui T4. Kohaldatavad ohtlikud tsoonid on tsoon 1 ja tsoon 2 (üksikasju vt. GB3836.1-2000).

Tavaliselt kontrollitakse seda toodet maapinnaga, kuid juhi salongi juhtimine on samuti lubatud. Töötase on vahepealne.

Spetsifikatsioonid

Võimsus	T	5
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m	16m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	19,6 (14,6)
Kraana liikumiskiirus	m / min	22.3 (12)
Kogukaal	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max Ratta koormus	KN	72	78	84	92	97	109	117	124
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	10
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	1763
Raudtee tippu konksukeskusesse	H4	71
Kraanade aluskaugus	W	3400			3550		5000
Kraana laius	B	5054			5204		5948
Käru raudtee kaugus	K	1400
Hook jääb piiranguks	S1	800
Hoia õige piirangut	S2	1250

Võimsus	T	10
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m	16m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	20,5 (14,6)
Kraana liikumiskiirus	m / min	22.3 (12)					19 (14,5)
Kogukaal	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max Ratta koormus	KN	101	108	117	122	126	135	144	152
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	15.5
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	1800
Raudtee tippu konksukeskusesse	H4	602/552
Kraanade aluskaugus	W	4050					5000
Kraana laius	B	5704			5882		5948
Käru raudtee kaugus	K	2000
Hook jääb piiranguks	S1	1050
Hoia õige piirangut	S2	1300

Võimsus	T	16 / 3.2
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m / a	16m / 18m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	20.5 (13)
Kraana liikumiskiirus	m / min	19 (14,5)					17 (14,5)
Kogukaal	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max Ratta koormus	KN	138	146	152	166	173	185	194	203
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	23,9 (23,2)
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	2043/2043
Raudtee tippu konksukeskusesse	H4	860/780
Kraanade aluskaugus	W	4000			4100		5000
Kraana laius	B	5864			5928		6438
Käru raudtee kaugus	K	2000
Hook jääb piiranguks	S1 / S2	1040/1850
Hoia õige piirangut	S3 / S4	1500/2310

Võimsus	T	20/5
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m / a	12m / 14m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	20,5 (14,6)
Kraana liikumiskiirus	m / min	19 (14,5)					17 (14,5)
Kogukaal	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max Ratta koormus	KN	160	167	176	189	197	209	220	229
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	25,7 (25)
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	2045/2045
Raudtee tippu konksukeskusesse	H4	858/858
Kraanade aluskaugus	W	4000			4100		5000
Kraana laius	B	5864			5928		6438
Käru raudtee kaugus	K	2000
Hook jääb piiranguks	S1 / S2	1030/1930
Hoia õige piirangut	S3 / S4	1420/2320

Võimsus	T	32/5
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m / a	16m / 18m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	20 (12,3)
Kraana liikumiskiirus	m / min	17 (14,5)					19,4 (14,5)
Kogukaal	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max Ratta koormus	KN	234	248	260	275	287	303	314	325
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	42,2 (40,7)			43,6 (40,7)
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	2230
Raudtee tippu konksukeskusesse	H4	800
Kraanade aluskaugus	W	4650			4700		5000
Kraana laius	B	6478			6628		6928
Käru raudtee kaugus	K	2500
Hook jääb piiranguks	S1 / S2	1070/2050
Hoia õige piirangut	S3 / S4	1700/2680

Võimsus	T	50/10
Span	m	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m / a	12m / 16m
Tõstekiirus	m / min	15.5
Käru sõidu kiirus	m / min	19.1 (15.3)
Kraana liikumiskiirus	m / min	19.4 (14.4)					19.3 (14.4)
Kogukaal	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max Ratta koormus	KN	333	354	373	385	404	421	434	450
Soovituslik raudtee	Mudel	43 kg / m
Mootori võimsus kokku	kw	23,9 (23,2)
Põhimõõt (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	2744			2750
Raudtee tippu konksukeskusesse	H4	1020			1014
Kraanade aluskaugus	W	4800					5000
Kraana laius	B	6828			6858		7058
Käru raudtee kaugus	K	2500
Hook jääb piiranguks	S1 / S2	1005/2200
Hoia õige piirangut	S3 / S4	2000/3195

Võimsus	T	75/20
Span	m	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Tõstekõrgus	m / a	20/22
Tõstekiirus	m / min	1.86 / 4.2
Käru sõidu kiirus	m / min	10
Kraana liikumiskiirus	m / min	15,4; (9,88)				15,7 (9,9)
Kogukaal	kg	26900	28600	32100	35500	39800	44900	49200
Max Ratta koormus	KN	219	302	314	324	333	345	356
Soovituslik raudtee	Mudel	43 kg / m
Põhimõõt (mm)	Span (m)	13.5	16.5	19.5	22.5	25,5	28.5	31.5
Rööpa peal kraana peal	H	3422	3422	3426	3430	3428	3432	3434
Raudtee tippu konksukeskusesse	H4	1588	1588	1584	1580	1582	1578	1576
