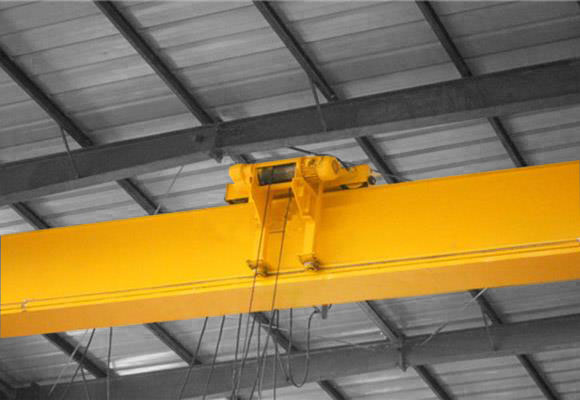

Madala kõrgusega ühe jõuallika kraana
Madala ääretulega ühetõstev kraanatüüp Kirjeldus Madala rennuülekandega ümarkraana kraan koosneb terasest plaadist ja I-terasest servast keevisõmblusega, elektritõstukiga ja käigukastiga. Elektriline tõstuk töötab mööda serva I-terasest alumist äärt, et saavutada ...
Madala kõrgusega ühe jõuallika kraana
Kirjeldus
Madala kattekihi ümmargune kandekraan koosneb terasplaadist ja I-terasest servast keevisõrestikust, elektriraudtee ja elektrimootoriga. Elektriline tõster töötab tõstes kraana I-terasest alumise äärega. See on kerge konstruktsiooniga ja lihtne paigaldada ja hooldada ning seda kasutatakse laialdaselt erinevate tõsteseadmete jaoks, nagu tehased, ladud ja materjalid. Keskkonnas on keelatud kasutada kergsüttivat, plahvatusohtlikku ja korrodeerivat keskkonda.
Low Headroom Single Girder Pealekraan on mõeldud madalate töömajade jaoks. Erinevus nende vahel on elektrilise tõstuki käik. Madala ruumilise üheastmelise kraanaga elektriline tõstuk töötab serva alumise äärikuplaadi ja ühe tõukejõu äärekraana elektriga töötab serva ühel küljel, mis tõstab konksu tööruumi ja vähendab töökoja kõrgust ja maksumus.
Kui teie töökoda on kitsas või mitte piisavalt kõrge, vali selline kraana!
Spetsifikatsioon
Võimsus | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Tõstekõrgus | m | 6, 9, 12, | ||||||
Tõstekiirus | m / min | 8 või 8 / 0,8 | ||||||
Tõstuki reisi kiirus | m / min | 20, 30 | ||||||
Kraana liikumiskiirus | m / min | 20 | 30 | |||||
Kogukaal | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max Ratta koormus | KN | 20.1 | 23,38 | 24,51 | 28.05 | 29.02 | 32,93 | |
Soovituslik raudtee | Mudel | 24 kg / m | ||||||
Mootori võimsus kokku | kw | 4.9 | ||||||
Põhimõõt (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rööpa peal kraana peal | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Raudtee tippu konksukeskusesse | H4 | -130 | -65 | -15 | 35 | 105 | ||
Kraanade aluskaugus | W | 2500 | 3000 | 3500 | ||||
Kraana laius | B | 3000 | 3500 | 4000 | ||||
Hook jääb piiranguks | S1 | 1413 | ||||||
Hoia õige piirangut | S2 | 1496 | ||||||
Võimsus | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Tõstekõrgus | m | 6, 9, 12, | ||||||
Tõstekiirus | m / min | 8 või 8 / 0,8 | ||||||
Tõstuki reisi kiirus | m / min | 20, 30 | ||||||
Kraana liikumiskiirus | m / min | 20 | 30 | |||||
Kogukaal | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max Ratta koormus | KN | 29,7 | 33,7 | 36,47 | 40,13 | 41,49 | 44,27 | |
Soovituslik raudtee | Mudel | 24 kg / m | ||||||
Mootori võimsus kokku | kw | 8.3 | ||||||
Põhimõõt (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rööpa peal kraana peal | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Raudtee tippu konksukeskusesse | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanade aluskaugus | W | 2500 | 3000 | 3500 | ||||
Kraana laius | B | 3000 | 3500 | 4000 | ||||
Hook jääb piiranguks | S1 | 1405 | ||||||
Hoia õige piirangut | S2 | 1496 | ||||||
Võimsus | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Tõstekõrgus | m | 6, 9, 12, | ||||||
Tõstekiirus | m / min | 8 või 8 / 0,8 | ||||||
Tõstuki reisi kiirus | m / min | 20, 30 | ||||||
Kraana liikumiskiirus | m / min | 20 | 30 | |||||
Kogukaal | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max Ratta koormus | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73.2 | |
Soovituslik raudtee | Mudel | 24 kg / m | ||||||
Mootori võimsus kokku | kw | 13,8 | ||||||
Põhimõõt (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rööpa peal kraana peal | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Raudtee tippu konksukeskusesse | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kraanade aluskaugus | W | 2500 | 3000 | 3500 | ||||
Kraana laius | B | 3000 | 3500 | 4000 | ||||
Hook jääb piiranguks | S1 | 1840 | ||||||
Hoia õige piirangut | S2 | 1840 | ||||||
