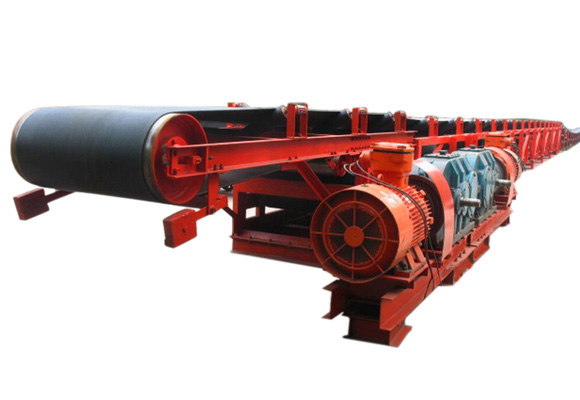

Laienduse tüüpi lintkonveier
Kirjeldus
Laiendustüüpi lintkonveieri kasutatakse peamiselt üldise mehaanilise kaevanduspinna ristlõikeliseks transportimiseks, mis sobib siiski ka rööbastee transpordi ja sõiduteede transpordi jaoks üldiselt kaevanduspinnal. Kui ülalnimetatud konveierit kasutatakse ristlõike transportimiseks, tuleb selle tagakäppel asetada kaabits masin tööpinnale transpordimasina ühendamiseks; Sõidutee ehitamise käigus transporditakse lindile üleandva masina, mis ühendab teekäija oma järeltõmbega.
Struktuuripõhimõte:
1. Masina pea
2. Lintakumulaator
3. Liigutatav rull-riiul
4. suunamissilindri riiul
5. Veojõu
6. Terastross
7. Veojõu terastross
8. Juhi silindrihoidja
9. Tail
10. Ümber suunamissilinder
Omadused
1. Lindi akuplokk võib pikendada või lühendada masinat, et tõhusalt parandada ristlõike transpordi võimsust ja kiirendada pööramist ja tunneli edenemist.
2. Liigutatav masin rakendab kiirelt eemaldatavat klambrit, millel puudub sidepolt, millel on järgmised eelised, näiteks lihtne konstruktsioon, mugav montaaž ja lahtihaakimine, madal tööjõu intensiivsus ja lühike tööperiood.
3. Masinasse paigaldatud lindi pingutusseadet tuleb elektrilise vintsi abil suurel käänul pingutada.
Spetsifikatsioon
Mudel | Ribalaius (mm) | Transpordivõimsus (t / h) | Võimsus (KW) |
DSJ65 / 15/2 × 22 | 650 | 150 | 2 × 22 |
DSJ80 / 40/2 × 40 | 800 | 400 | 2 x 40 |
DSJ80 / 40/2 × 55 | 800 | 400 | 2 × 55 |
DSJ80 / 40/2 × 75 | 800 | 400 | 2 × 75 |
DSJ100 / 63/2 × 160 | 1000 | 630 | 2 x 160 |
DSJ100 / 80/2 × 160 | 1000 | 800 | 2 x 160 |
DSJ100 / 63/2 × 75 | 1000 | 630 | 2 × 75 |
DSJ120 / 120/2 × 220 | 1200 | 1200 | 2 x 220 |
DSJ120 / 150/2 × 250 | 1200 | 1500 | 2 x 250 |
DSJ120 / 150/3 × 315 | 1200 | 1500 | 3 × 315 |
DSJ140 / 250/3 × 400 | 1200 | 2500 | 3 x 400 |
DSJ160 / 250/3 × 500 | 1200 | 2500 | 3 × 500 |
