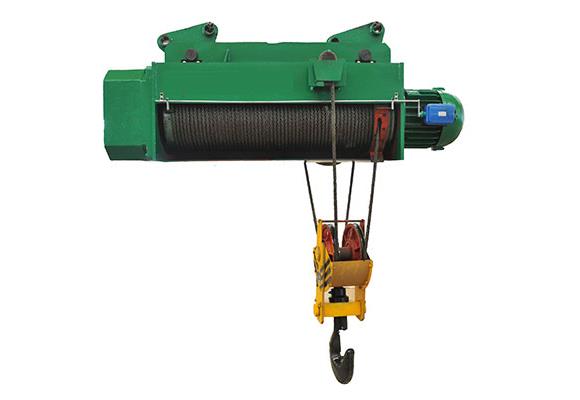

Traatkõrvarõnga elektriline tõstuk

Traatkõrvarõnga elektriline tõstuk

Kirjeldus

CD-tüüpi elektrijuhtmete tõstevahend on väikeste tõsteseade. Seda saab paigaldada igat liiki kraanadele, näiteks konksukraanale, kraanadele, kraanadele ja muudele eriotstarbelistele kraanadele, seda saab kasutada ka vintsina. Veelgi enam, seda saab käsitsi juhtida lihtsalt erinevate kõrgustega.

Tavapäraseks tõsteseadmeks on CD1 / MD1 mudelil elektrivarustus ohutu käitamise tagamiseks ülemise / alumise piirdekaitse. Seda kasutatakse laialdaselt materjalide käitlemisel ja kaubavedude üleviimisel tehases, kaevandusväljakul, raudtee teekate, kaubamaja ja ladu . See on hea töövõime tõstmise mehhanism töö efektiivsuse suurendamisel ja töötingimuste parandamisel.

Väikese suurusega tõsteseadmete eeliseks on kompaktne struktuur, kerge kaal, väike maht, rahvusvahelised mõõtmed, kergesti kasutatavad jne. Reduktor võtab vastu kõva hammaste pinnalt sõidu disaini, millel on pikk eluiga ja kõrge mehhaaniline tõhusus .Mootor võtab vastu kitsarööpmelist rootorpumbamootorit, ülemise ja alumise kahesuunalise turbemõõdeseadmega.

Elektrijuhtmete tõstekiirusel on ainult üks CD-d, MD1 Elektriline juhttraav Hoiatus on kiire ja aeglane kaht liiki tõstmise kiirust, pidevalt ja täpselt, täpsemaks monteerimiseks.

CD-tüüpi elektrijuhtmete tõsteajal on ainult üks tavaline kiirus, mis võib tavapärase rakenduse rahuldada, samal ajal kui MD-tüüpi elektrijuhtmete tõsteplatvormil on kaks kiirust: normaalne kiirus ja väike kiirus.

Kui MD-tüüp on madala kiirusega, saab ta teha täpse laadimise ja mahalaadimise, liivakasti mööbli, tööpinkide hooldamise jne. Sellist MD-elektrilist juhtmest tõstukit kasutatakse sagedamini kui mudeli CD-d.

Omadused

Roller

Rullik on valmistatud kvaliteetsetest õmbluseta torudest ja edastatakse võimsust läbi splaini. Tema korpus on valmistatud keevitatud terasplaadist. See on tõstuki põhiosa.

Konks

Konks on võlvitud ja ühendatud rihmarattaga läbi tõukejõu, nii et konks võib vabalt pöörelda.

Konksud ei ületa 5tonti tõstevõime on ühekorpuse stiiliga ja üle 10ton on topelt-rihmaratta stiil.

Tross

Võtab vastu kõrge tugevusega trossi, mille tõmbetugevus on 1770 Mpa, hea töökindlus ja pikk tööiga.

Trossi juhend

Standardne trossijuht on valmistatud Q235b terasest.

Tõstuk mootor

Suurte veojõukevate tõstejõuga mootor töötab pidevalt pideva otsese reisimise ajal töö käigus.

CD1 mudeli trossiratta elektriline tõstuk on varustatud ZD-tüüpi ühe kiirusega mootoriga, samal ajal kui MD1 on varustatud ZDS-tüüpi topeltkiirusega mootoriga.

Tavalise kiiruse ja madala kiiruse vahe on 10: 1.

Reduktor

Käik ja teljed on valmistatud legeerterasest või kvalifitseeritud süsinikterasest. Kõik reduktorid võtavad kasutusele 3-tasane kooniline käik. Selleks, et tagada nende töökindlus ja tööiga, viiakse läbi nõuetekohane kuumtöötlus. Lõpuks on kasti korpus ja kasti kaas malmist. Mõlemad on hästi raputatavad ja pitseerivad tihedalt.

Elektriseadmed

Elektriline mehhanism koosneb elektrilise juhtimiskarbi, piiraja, nupu lüliti, ühenduskaabli jne.

Nupulüliti märgitud suuna kohaselt vajutage nuppu õigesti ja juhtige tõstukit juhtpaneeli relee sisse- ja väljalülitamise kaudu. Tööpinge on tavaliselt 36 V.

Ohutuskaitse

* Täpse käigukasti piirajat kasutatakse ülemise ja alumise piirina, mis võib jõuülekandeliini usaldusväärselt katkestada, kui konks liigub ülemise või alumise piirini mootori seiskamiseks.

* Ülekoormuskaitse: elektrijuhtmetega tõsteplatvormil on elektrooniline ülekoormuskaitse, nii et kogu tõstekaal ei ületaks tõstetud kaalu; kui terastrossi tõmbejõud on rohkem kui 105% nimivõimsusest, siis ülekoormuskaitsevahend automaatselt eemaldaks tõstetsükli.

* Hädaseiskamise kaitse

* Tõstuki mootori üleküttekaitse

* Üleolev kaitse

* Faaside kaitse

* Pinge madalam kaitse

Kontrolli viis

Põlvijoonte kontroll

a.36V juhtpinge ohutus inimesele.

b.Võimalik juhtida, ei vaja täiendavat juhti, tõstke tõstukit sõites

c.Üksamendiline nupp hädaolukorras, et saavutada ohutuse peatamine

d.Vastikrongi külge kinnitatud elektrilise vankeriga ühendatud

e.Kontrolliklass IP54 IP55

f. Tööealine elu vähemalt 500 000 korda

Pult

a.Taiwan Yuding või maailmakuulsa kaubamärgiga

b.24V juhtpöörduse ohutus inimese jaoks.

c.Remote kaugus: vähemalt 100 meetrit

d.Võimalik kontrollida, ilma täiendava juhteta, maa peal vabalt töötamiseks

e.Tehniliste ühenduse sageduspunktide arv, üksteisega mittehäirimised

f.Vahe astme nupp või juhtkangi jaam hädaabi peatamiseks.

g.Kontrolliklass IP54 IP55

h.Koostu elu: vähemalt 500 000 korda

Disainistandardid

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Spetsifikatsioonid

Märkus: Tõstekõrgust saab kohandada, st 6m, 9m, 20m

Märkus: Tõstekõrgust saab kohandada, st 6m, 9m, 20m
